# Tesla Model 3/Y 6.2" 長型儀錶板

{% embed url="<https://hk.evoffer.com/shop/model-3-6-2-rectangular-instrument-cluster/>" %}

## 產品配置

* 屏幕：960x480 全貼合防指紋工藝觸控屏幕
* 輸入介面支援： 具備資料傳輸功能的 USB Type-C
* RAM：1GB
* ROM：512MB
* 輸入電壓：12V DC
* 工作電流：155mA&#x20;

## 功能

本產品支援顯示或提供以下功能：

* 時速顯示
* 檔位顯示
* 胎壓數值顯示（四輪獨立數值）
* 馬達馬力值顯示
* 能量條（動能回收）
* 續航里程數據
* 總里程數據
* 電池電量百分比（低於 20% 紅色警示）
* 車輛溫度顯示
* 指揮燈/危險警告燈顯示
* 限速警告
* 定速巡航顯示
* Autopilot 輔助駕駛顯示
* EAP/FSD 輔助駕駛顯示
* 時間顯示 （12/24 小時制）
* 駐車煞車顯示
* 近光燈顯示
* 遠光燈顯示
* 示寬燈顯示
* 前霧燈顯示
* 後霧燈顯示
* 牽引力控制顯示
* 煞車系統警示
* ABS系統警示
* 胎壓警告
* 未繫安全帶提醒
* 安全氣囊警告
* 車門狀態顯示
* 充電動畫
* 左右盲區偵測警示提醒
* 車模燈光顯示
* 跟車距離顯示
* AP/EAP/FSD 車道藍色狀態
* 方向盤離手提示狀態（提示，警告，退出）
* Plaid 百公里動畫

## 泊車模式

<figure><img src="https://4294030940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpuQxwKyEMvt72buOThzw%2Fuploads%2FL3eREEn14dqrk3wcKoz2%2Fimage.png?alt=media&#x26;token=f7ce1161-ecdd-4729-ae37-9a9dbf3d79c4" alt=""><figcaption></figcaption></figure>

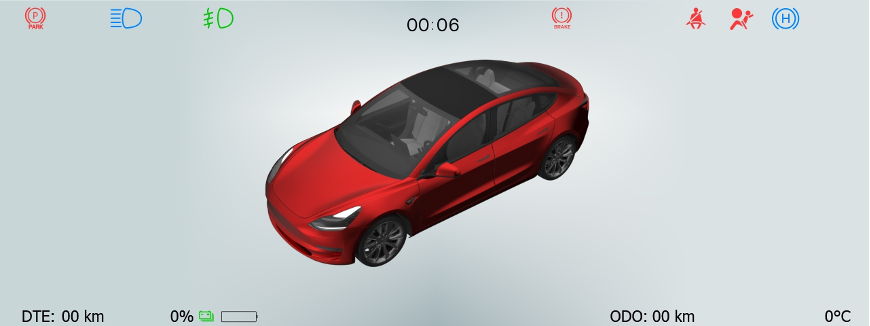

車輛停定並轉到 P 檔後，儀錶板會自動顯示以上界面。基於安全設計，當車門還未關好或檔位還在 P 檔時，儀錶板會一直顯示此界面。

界面頂部實時顯示剎車狀態、車燈實時狀態、安全帶及安全氣囊提示等訊息。

界面中央車輛圖示可顯示前蓋、尾箱、車門等實時狀態。

界面底部亦同時顯示數項車輛資訊，包括：

* DTE: 續航里程 (km)
* 電量 (%)
* ODO: 車總里程 (km)
* 車內溫度 (°C)

## 行車模式

<figure><img src="https://4294030940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpuQxwKyEMvt72buOThzw%2Fuploads%2FHcwgRmJqPX4XActYMTFF%2Fimage.png?alt=media&#x26;token=deb08807-0f3a-443a-9c6e-8408e57fc26d" alt=""><figcaption></figcaption></figure>

車輛進入 D 檔、R 檔或 N 檔後，系統進入行車模式。原本在泊車模式的頂部及底部資訊會繼續顯示。除以上資訊外，亦會顯示：

* 胎壓資料：當車子駕駛 40 km/h 一段時間後，顯示四個車輪的胎壓資料
* 指針式時速表與數字式時速表
* 檔位&#x20;
* Autopilot 車距設定

## 充電模式

車輛充電時，儀錶板亦會顯示相對應資訊。

<figure><img src="https://4294030940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpuQxwKyEMvt72buOThzw%2Fuploads%2FXuBmxxxscLwQ7bi3ERNw%2Fimage.png?alt=media&#x26;token=5099de0a-0b61-4795-bc68-fac2e111923e" alt=""><figcaption><p>準備充電</p></figcaption></figure>

<figure><img src="https://4294030940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpuQxwKyEMvt72buOThzw%2Fuploads%2FvstkvOP6HBo4SvJsJ0Md%2Fimage.png?alt=media&#x26;token=0d7ffd37-baf8-469f-b013-4e2d44e0c1b0" alt=""><figcaption><p>充電中</p></figcaption></figure>

<figure><img src="https://4294030940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpuQxwKyEMvt72buOThzw%2Fuploads%2FV6CYad2VvKqRoNozWrZk%2Fimage.png?alt=media&#x26;token=a21ef46f-524e-409c-a5f0-432c3bac07ab" alt=""><figcaption><p>完成充電</p></figcaption></figure>

## UI 主題設定

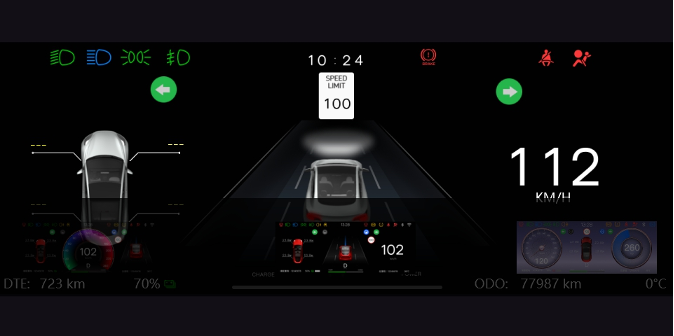

此系統共有三個預設 UI 主題可供車主選擇。如需要切換 UI 主題，可以利用軚盤右邊滾輪上下切換至 Theme，然後往右按一下滾輪，並利用滾輪上下選擇主題。

<figure><img src="https://4294030940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpuQxwKyEMvt72buOThzw%2Fuploads%2FuCueWPA1GnqF0ANvjdaP%2Fimage.png?alt=media&#x26;token=09ac1e7a-cf93-498f-afe5-9a7c7d92a2fd" alt=""><figcaption></figcaption></figure>

### UI 1

<figure><img src="https://4294030940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpuQxwKyEMvt72buOThzw%2Fuploads%2FNdVEwii48Xn5oshitX1u%2Fimage.png?alt=media&#x26;token=105aeb11-2feb-4e84-aa12-21f68c1ac520" alt=""><figcaption><p>日間模式</p></figcaption></figure>

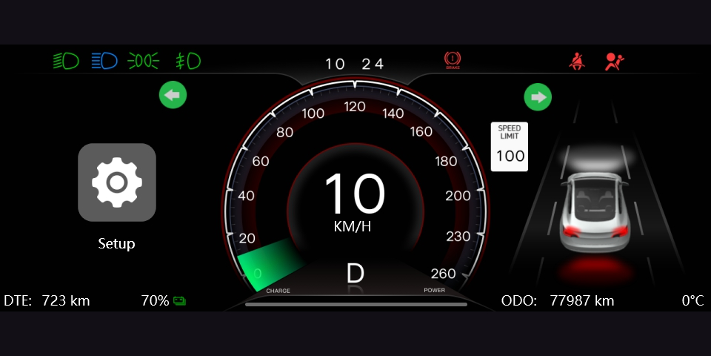

<figure><img src="https://4294030940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpuQxwKyEMvt72buOThzw%2Fuploads%2FSfrEYyUaPsZHNTRyz8l4%2Fimage.png?alt=media&#x26;token=ccb1d9dd-85fd-4f27-bc9a-8f1648fdf95a" alt=""><figcaption><p>夜間模式</p></figcaption></figure>

### UI 2

<figure><img src="https://4294030940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpuQxwKyEMvt72buOThzw%2Fuploads%2FnyKbNz1ftzTqD51zUC9M%2Fimage.png?alt=media&#x26;token=1633199e-18b1-41a1-802b-8857e1ac5e25" alt=""><figcaption><p>日間模式</p></figcaption></figure>

<figure><img src="https://4294030940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpuQxwKyEMvt72buOThzw%2Fuploads%2FFnob6TJv9bpchwVJERhx%2Fimage.png?alt=media&#x26;token=dab4d00c-a36f-4586-8813-3f30b292297b" alt=""><figcaption><p>夜間模式</p></figcaption></figure>

### UI 3

<figure><img src="https://4294030940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpuQxwKyEMvt72buOThzw%2Fuploads%2FcEM371Dj181YHNwjxcH1%2Fimage.png?alt=media&#x26;token=a774d27e-ee35-423e-9c3a-1d766d87dbed" alt=""><figcaption><p>日間模式</p></figcaption></figure>

<figure><img src="https://4294030940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpuQxwKyEMvt72buOThzw%2Fuploads%2F7iw92j6J73FW7JNSAlmD%2Fimage.png?alt=media&#x26;token=a6c0e8c6-2961-4819-9847-aaf2cb455e97" alt=""><figcaption><p>夜間模式</p></figcaption></figure>

## 設定

<figure><img src="https://4294030940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpuQxwKyEMvt72buOThzw%2Fuploads%2FBg0jXJJA82spVbjiWoL9%2Fimage.png?alt=media&#x26;token=89167065-0589-49de-b5db-012f6707aa64" alt=""><figcaption></figcaption></figure>

如需進入儀錶設定，可以利用軚盤右邊滾輪上下切換至設定，然後往右按一下滾輪。

你亦可以利用軚盤右邊滾輪往左長按三秒，進入此界面。

以下為各個設定：

* 語言設定：英文、簡體中文、繁體中文、日文、泰文、阿拉伯文。其他語言將陸續支援。
* 時區切換：不同國家時區可在此選擇
* 車模顏色：可依照自己喜歡的顏色選擇車模顏色，包括白色、灰色、紅色、藍色、黑色
* 白天夜晚模式：可以選擇白天、夜晚、跟隨模式。如設定跟隨，界面將與原車 15.4" 屏幕一同切換白天或夜晚模式。
* 亮度設置：儀錶屏幕亮度，可手動調較 0 - 100%，亦可設定跟隨原車屏幕。
* OTA升級：可透過WIFI網路升級軟體更新已知問題，右邊滾輪往右長按，會出現版本訊息。

如需要強制重啟儀錶板，你亦可以利用軚盤左邊滾輪往左長按。
